Изготовление дымогенератора холодного копчения своими руками — процесс несложный (фото и видео). Его устройство интуитивно понятно и человеку, который знаком с работой по металлу и владеет самыми распространенными инструментами сделать его можно за несколько часов не очень напряженной работы. Материалы используются не дефицитные — все можно купить в хозяйственном магазине.

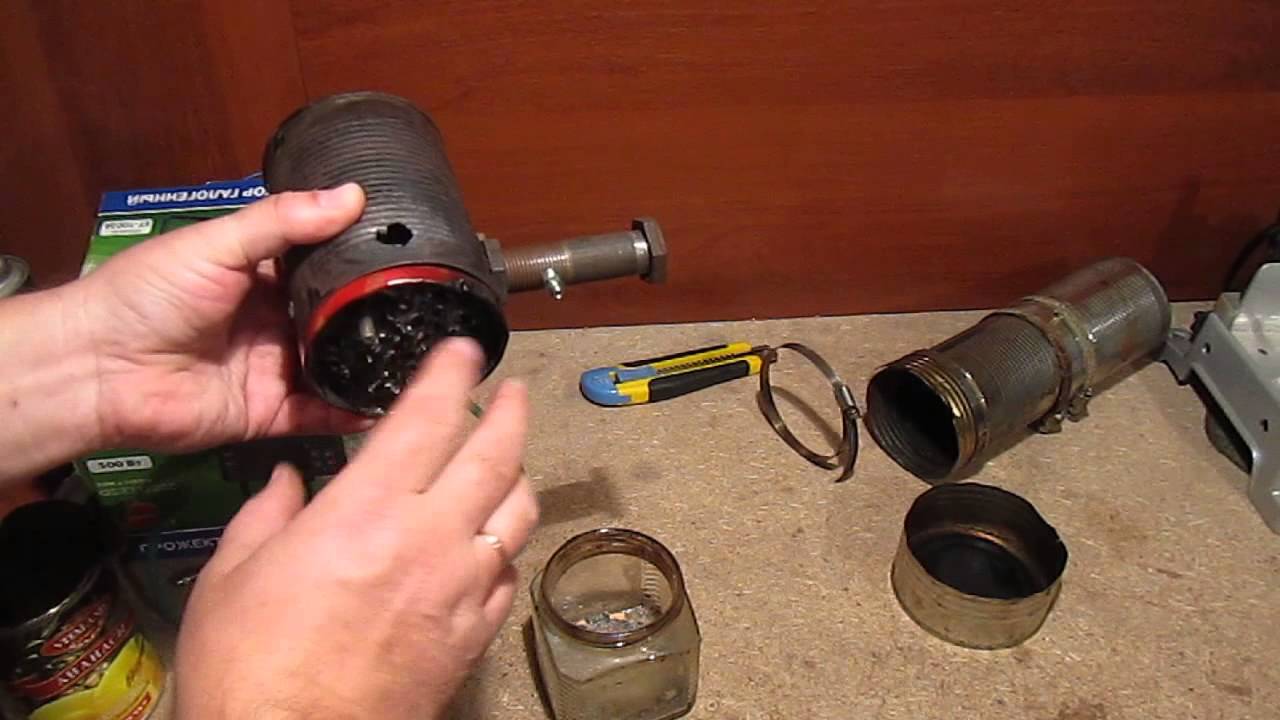

Дымогенератор из трубы

Производительный дымогенератор умельцам на заметку

Компрессор тоже самодельный. Для покупки его составных частей придется посетить магазин компьютерной техники. Дело в том, что в качестве вентилятора используется система охлаждения компьютера. Ее преимущество перед готовыми компрессорами для аквариума, которые рекомендуют много самодеятельных конструкторов, состоит в том, что устройство более экономно расходует электроэнергию, проще регулируется и сделать его своими руками дешевле, тем более, размеры вентилятора можно выбрать.

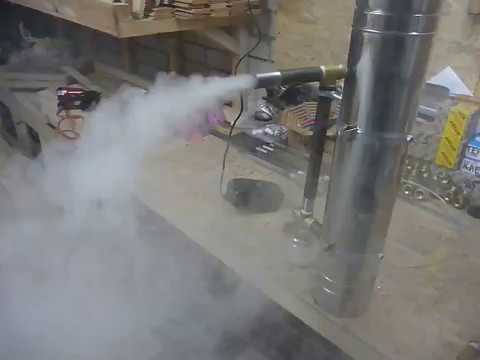

Генератор дыма для холодного копчения своими руками

Дыма в коптильне требуется много, причем холодного, температура его должна составлять не более 30 – 320С. Самодельный генератор эжекторного типа отлично справляется с задачей копчения. Работает он по принципу самовсасывания — поток чистого воздуха с большой скоростью движется трубой горизонтального дымохода, соединенной боковым отводом с камерой сгорания.

В трубе создается разрежение, и дым из камеры втягивается в эжектор и подается в шкаф коптильни. Устройство принципиально единое для всех дымогенераторов подобного рода. Отличаются конструкции только материалами, из которых сделаны своими руками и размерами.

Основой нашего генератора холодного дыма служит отрезок трубы диаметром 100 мм из оцинкованной стали. Длина (высота) корпуса составляет около 0,5 м. Этого вполне достаточно для обслуживания холодного шкафа коптильни объемом около 100 литров. Это видно на видео. Внутрь генератора засыпается до 3 литров опилок, обеспечивающих выработку дыма для копчения на протяжении 5 – 6 часов.

Эжектор сделать своими руками можно из алюминиевой трубки диаметром 25 мм, соединенной резьбовым тройником с корпусом. В задней части установлен латунный штуцер под разъем воздуховода, передняя вставляется непосредственно в коптильный шкаф. Со стороны входа из камеры сгорания штуцер дымохода защищен металлической сеткой, предохраняющей от попадания внутрь сопла опилок и пепла.

Эжектор дымогенератора

Эжектор дымогенератора

Верхняя часть корпуса закрывается герметичной крышкой, нижняя — заслонкой, которая фиксируется в закрытом положении для предохранения от случайного открывания. После окончания копчения заслонка сдвигается и пепел, и неиспользованные опилки высыпаются. Это гораздо удобнее сделать, чем использовать днище на болтах или винтовом соединении.

Рекомендуем:  Как самостоятельно сделать коптильню с гидрозамком

В боковой части корпуса, на стенке, противоположной отводу эжектора, требуется сделать отверстие диаметром 0,6 мм для розжига топлива и поступления потока воздуха, поддерживающего горение.

Компрессор сделан из компьютерного вентилятора, вмонтированного в обычную распаечную электрическую коробку и подключенную к регулятору тока, позволяющему изменять обороты.

Компрессор из компьютерного кулера

Вентилятор из компьютерного кулера

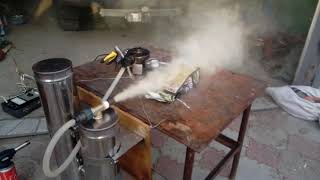

Это очень важно сделать — вентилятор довольно производительный и на полной мощности выдувает избыточное количество дыма. На видео показано, сколько дыма может он выработать.

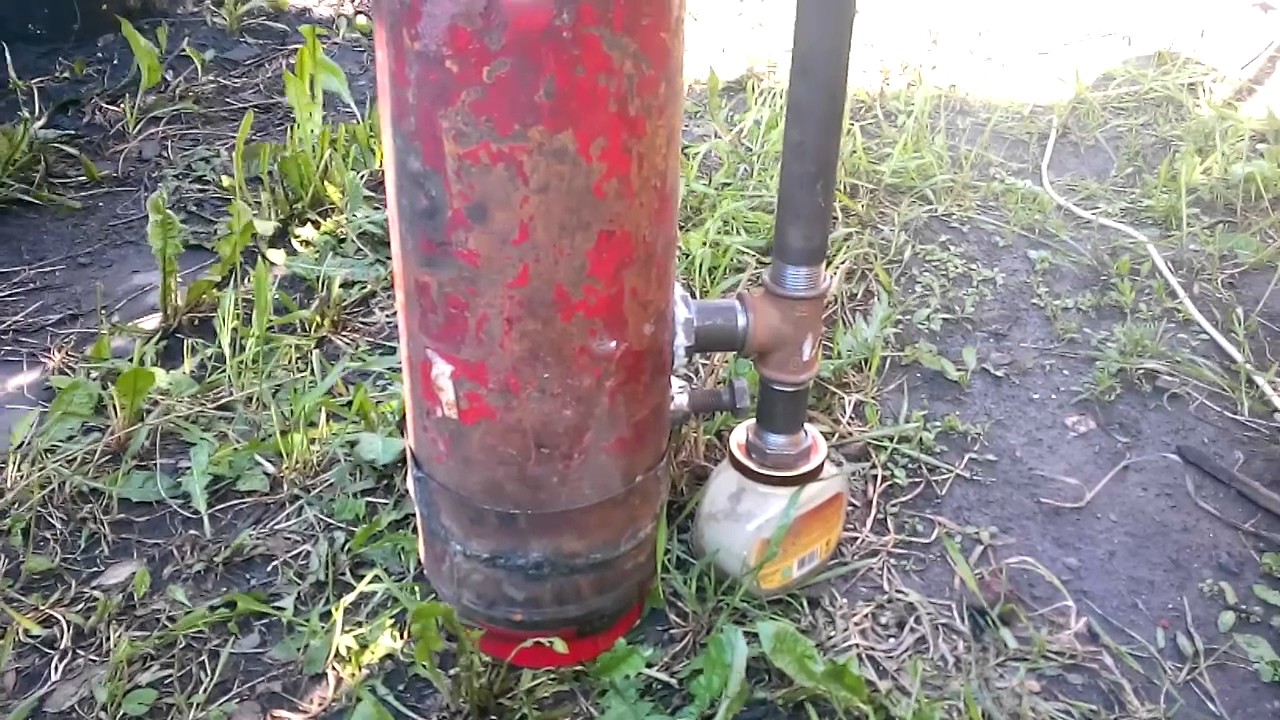

Дымогенератор из огнетушителя

ДЫмогенератор из огнетушителя

ДЫмогенератор из корпуса огнетушителя

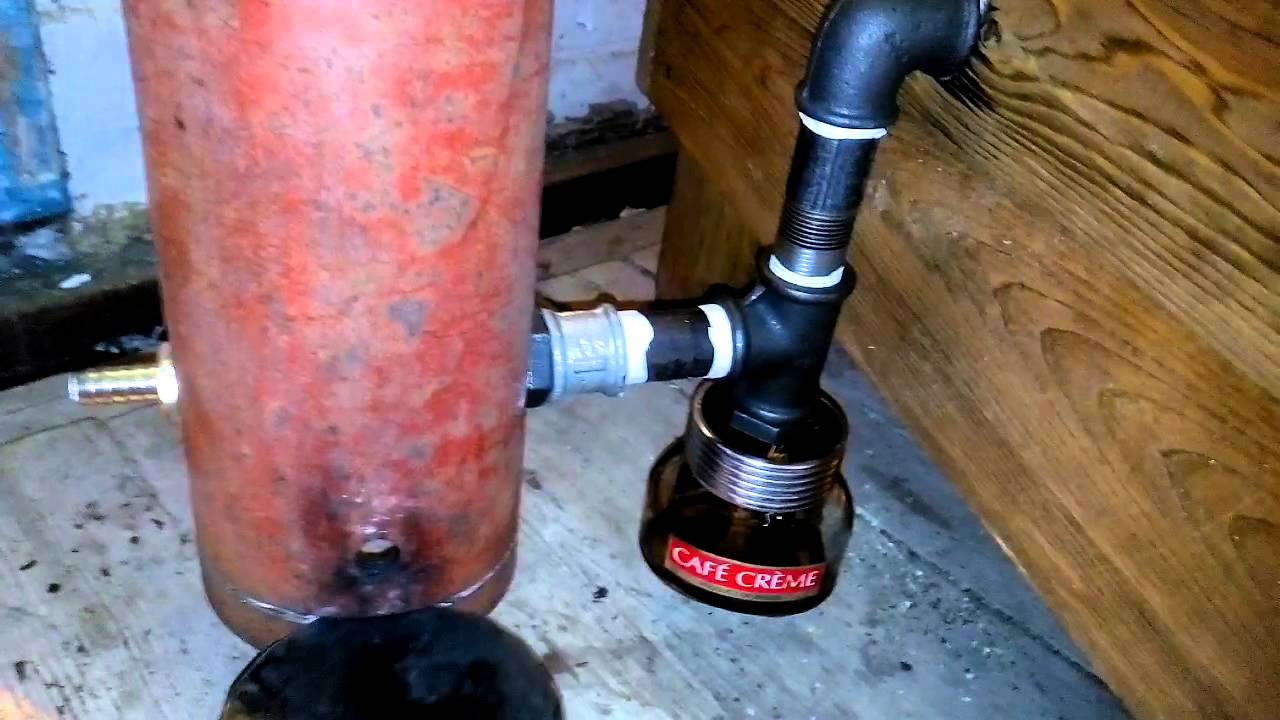

Еще одной занимательной конструкцией, сделанной своими руками из подручных средств, является генератор дыма для холодного копчения из отработанного огнетушителя. Корпус его разрезается в верхней части на расстоянии 5 см от горловины и используется в виде крышки, даже нет необходимости демонтировать пусковой рычаг.

Ниже среза (на 6 см) просверливается сквозное отверстие (в двух стенках) диаметром 2,5 мм. С обеих сторон в отверстия ввариваются (или ввинчиваются, как удобнее и доступнее) две трубки длиной по 8 см. Они служат дымоходом и штуцером подачи воздуха, соответсвенно.

Как можно понять из видео, устройство получается с верхним расположением эжектора, причем конструкция его несколько отличается от привычных нам дымогенераторов. Воздушная трубка расположена не перпендикулярно дымовой, а соосно (фото). Она несколько меньшего диаметра и просто вставляется в дымоход на 4-5 см, проходя по диаметру корпуса насквозь. Эффективность всасывания от этого не изменяется. Лучше понять этот процесс можно из видео.

Отверстия для подсоса воздуха расположены внизу. Для облегчения прохождения воздушного потока, вертикально внутри подвешена пружина (любого размера) которая не позволяет опилкам слишком уплотниться и препятствовать движению дыма. Простое и надежное устройство, сделанное своими руками.

Такой генератор для коптильни из стандартного огнетушителя работает вполне исправно на протяжении 6 – 7 часов.
